詳細介紹：

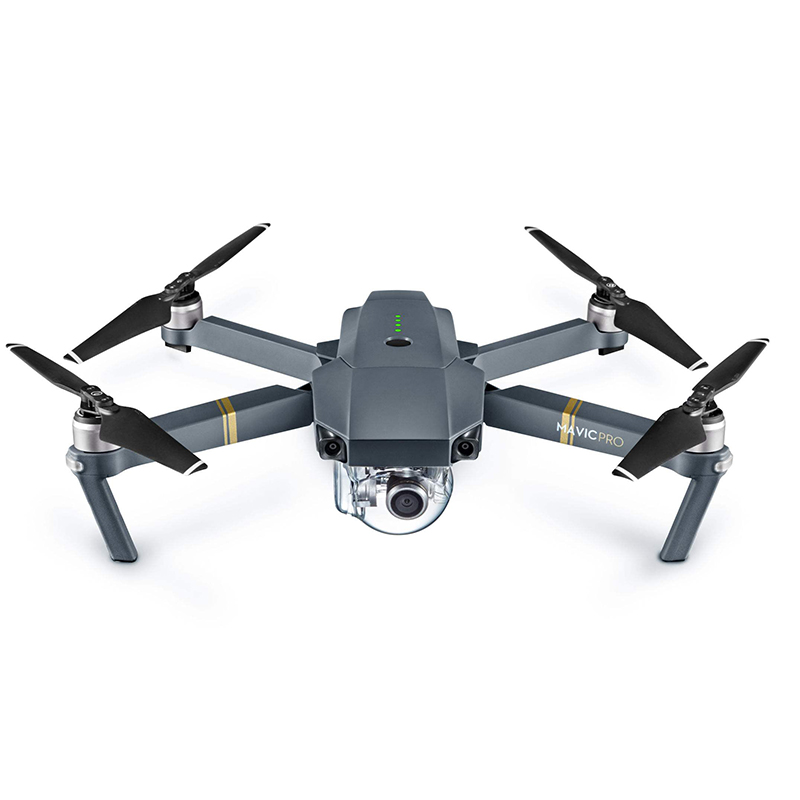

無人機設計步驟

無人機產品零件較多，設計復雜，這里我們列舉三個大件（后蓋，上殼，主殼體）來說明一下設計步驟

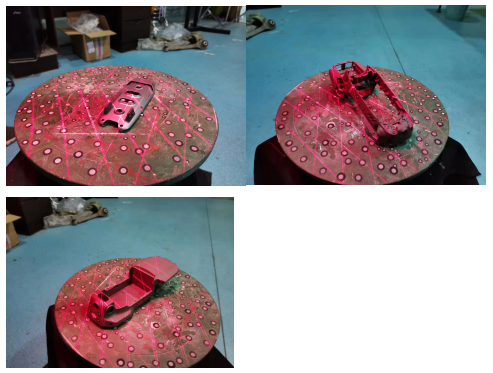

1.用精密三維掃描儀來對這幾個產品進行掃描

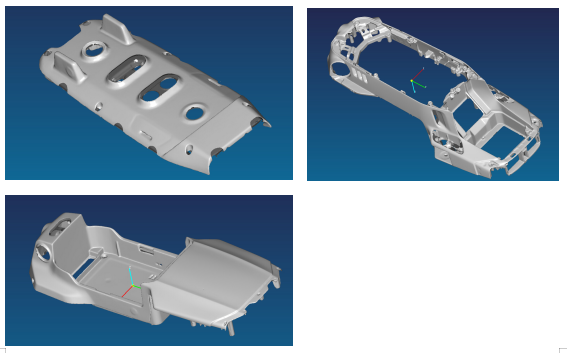

2 掃描之后得到一下點云數據

3用Imageware 12.1軟件處理一下掃描出來的點云數據，即X.Y.Z.三個向擺正，擺對稱，方便自己繪圖參照，（盡量把所有掃描的點云數據按照無人機的樣板擺成一個整體，方便裝配）如下圖

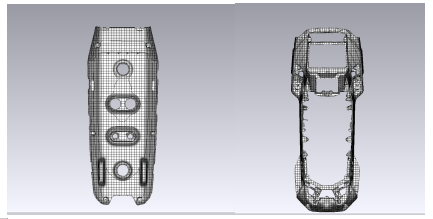

4. 將三個處理好的點云數據導入到Geomagic Studio 10，對X,Y,Z,三個方向提取出曲線，并另存為IGES格式導出到自己繪圖的目錄里。

5.打開三維繪圖軟件，導入剛才處理好的IGS曲線數據和STL三角面數據，用來輔助繪制3D模型。

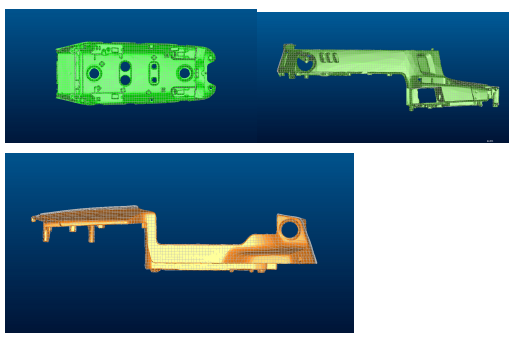

6根據點云數據和IGS曲線數據進行繪圖，對稱的產品畫半邊模型即可，后鏡像。

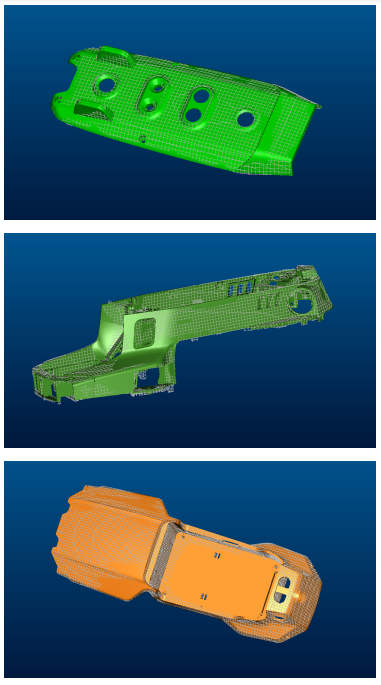

7完成全部模型的繪制，并打開IGS曲線數據檢查一下誤差數據，把誤差較大的地方修改過來。

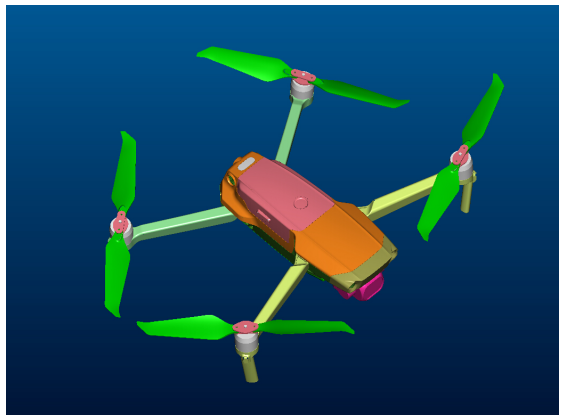

8，把所有繪制好的無人機零件裝配在一起，并檢查一下有沒有干涉

9 繪制完成，保存圖檔數據
